ISW-621 / ISW-621S15
Switch Industriale 4 Porte Rame 10/100Base-TX e 2 Porte Fast Ethernet 100Base-FX (temperatura di esercizio: -10°C ~ 60°C)
Planet ha rilasciato i modelli di Switch Ethernet Industriale ISW-621/ISW-621S15, dal design sottile e compatto, protetti all'interno di un case metallico con grado di protezione IP30.
Pratico e Conveniente
Gli Switch Industrial Ethernet ISW-621/ISW-621S15 sono dotati di 4 porte 10/100Base-TX con auto-negoziazione. Lo switch industriale ISW-621 presenta 2 porte 100Base-FX con interfaccia ottica SC per fibra ottica multimodale, con distanza di trasmissione fino a 2km. Il modello di Switch Industriale ISW-621S15 viene invece fornito con 2 porte 100Base-FX con interfaccia ottica SC per fibra ottica monomodale, con distanza di trasmissione fino a 15km. Entrambi i modelli operano in maniera affidabile in ambienti industriali esigenti. La chassis metallico IP30 consente il montaggio su guida DIN oppure l'alloggiamento all'interno di un armadio rack da parete.
Performance operativa Stabile in ambienti difficili
Gli Switch Industriali ISW-621 / ISW-621S15 forniscono un alto livello di immunità alle interferenze elettromagnetiche e alle scariche elettriche pesanti. Questi switch sono in grado di operare in range di temperatura compresi tra -10 e 60 °C, potendo essere posizionati in qualsiasi ambiente difficile. Entrambi i modelli di switch industriale ISW-621 / ISW-621S15 accettano in ingresso una doppia tensione 12V - 48V DC, con alimentazione ridondante e protezione dall'inversione di polarità.
Switch dalle alte prestazioni
Gli switch industriali ISW-621/ISW-621S15 dispongono di 4 porte Ethernet 10/100Base-TX e 2 interfacce ottiche 100Base-FX per connettori in fibra SC e possiedono un'architettura switch dalle alte prestazioni, in grado di evitare colli di bottiglia con un'alta capacità di evasione dei dati con throughput 1Gbps. La funzione di controllo del flusso dei pacchetti, consente agli switch industriali ISW-621/ISW-621S15 di avere un trasferimento dei dati veloce e affidabile.
Tutte le porte rame RJ-45 supportano l'auto negoziazione automatica 10/100Mbps con il rilevamento della velocità ottimale dei cavi in rame di categoria 3, 4 o 5. Gli switch ISW-621/ISW-621S15 supportano lo standard auto-MDI/MDI-X per rilevare il tipo di connessione di qualsiasi dispositivo Ethernet senza richiedere speciali cavi diritti o incrociati.

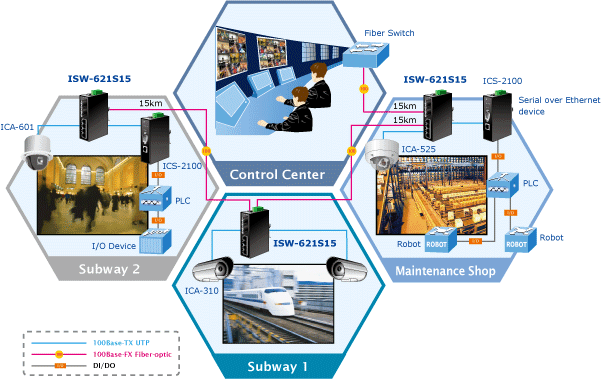

Controllo remoto di aree urbane, linee di trasporto pubblico e ambienti circostanti
Gli switch ISW-621/ISW-621S15 possono essere utilizzati in un sistema di videosorveglianza remoto per il controllo di aree diverse all'interno di un territorio circoscritto. Il sistema è composto da una centrale operativa dove è possibile visualizzare le immagini di tutte le telecamere, sfruttando un collegamento realizzato in fibra ottica monomodale che permette una distanza di trasmissione massima di 15km a tratta. I singoli utilizzatori sono videocamere IP installate in ambienti interni o esterni, telefoni VoIP e Access Point Wireless, tutti connessi alla rete attraverso le 4 porte rame presenti in ogni switch. Le 2 porte in fibra ottica permettono invece l'arrivo e il rilancio del segnale ottico fino a raggiungere la centrale operativa, dove confluiscono tutte le tratte in fibra ottica.
Caratteristiche chiave
- Porte
- 4-porte 10/100Base-TX RJ-45 with auto MDI/MDI-X function
- 2-porte 100Base-FX interfaces fino a 2km (Multi-mode fiber 50µm/125µm) on ISW-621
- 2-porte 100Base-FX interfaces fino a 15km (Single-mode fiber 9µm/125µm) on ISW-621S15
- Caratteristiche Layer 2
- Complies with IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX Ethernet standard
- Supports auto negotiation and 10/100Mbps half / full duplex mode for each copper port
- High performance Store and Forward architecture
- Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex)
- Backplane (Switching Fabric): 1.2Gbps
- Integrated address look-up engine, support 2K absolute MAC addresses
- 1 Mbit on-chip frame buffer
- Automatic address learning and address aging
- CSMA/CD Protocol
- Installazione / Industrial Case
- IP-30 metal case / protection
- DIN rail and wall mount design
- 12 to 48V DC, redundant power with polarity reverse protect function and connective removable terminal block for master and slave power
- Supports EFT protection 6000 VDC for power line
- Supports 6000 VDC Ethernet ESD protection
- -10 to 60 °C operating temperature
Specifiche Tecniche
| Hardware Specifications | |
|---|---|
| Copper | Ports 4 x 10/100Base-TX, auto negotiation, auto-MDI/MDI-X Cable 10Base-T : 2-pair UTP Cat. 3, 4, 5cable (100meters, max.) 100Base-TX : 2-pair UTP Cat. 5cable (100meters, max.) |
| Optical | Port 2 x 100Base-FX Cable ISW-621: 50/125μm fiber ISW-621S15: 9/125μm fiber Mode ISW-621: Multi-mode ISW-621S15: Single-mode Distance ISW-621: 2km ISW-621S15: 15km Frequency ISW-621: 1300nm ISW-621S15: 1310nm Launch Power ISW-621: Max. -14dBm, Min. -19dBm ISW-621S15: Max. -7dBm, Min. -20dBm Receive Sensitivity ISW-621: -34.5dBm ISW-621S15: -28dBm Max. Input Power ISW-621: -14dBm ISW-621S15: -8dBm |
| Dimensions (W x D x H) | 135 x 97 x 32 mm |
| Weight | 442g |
| Power Requirements | 12~48 VDC, Redundant power with polarity reverse protection function |
| Power Consumption / Dissipation | Max. 11.6 watts / 40BTU |
| Installation | DIN rail kit / wall mount ear |
| Alarm | Provides one relay output for power fail Alarm relay current carry ability: 1A @ DC 24V |
| Switch Specification | |
| Switch Processing Scheme | Store-and-Forward |
| Address Table | 2K entries |
| Buffer | 1Mbit |
| Flow Control | Back pressure for half duplex, IEEE 802.3x pause frame for full duplex |
| Switch Fabric | 1.2Gbps |
| Throughput (Packet Per Second) | 0.89Mpps @ 64Bytes |
| Standards Conformance | |
| Standards Compliance | IEEE 802.3 Ethernet, 10Base-T IEEE 802.3u Fast Ethernet, 100Base-TX, 100Base-FX IEEE 802.3x full-duplex flow control |
| Temperature | Operating: -10~60 degrees C Storage: -40~85 degrees C |
| Humidity Operating | Operating: 5~90%, Storage: 5~90% (non-condensing) |
| Regulation Compliance | FCC Part 15 Class A, CE |
| Safety | UL, cUL |
| Stability Testing | IEC60068-2-32(Free fall), IEC60068-2-27(Shock), IEC60068-2-6(Vibration) |
